Hur felsöker man ett säkerhetsrelä?

Att felsöka ett säkerhetsrelä är en avgörande färdighet för alla som är involverade i industriella säkerhetssystem. Som leverantör av säkerhetsrelä förstår vi vikten av att säkerställa att dessa enheter fungerar korrekt för att skydda personal och utrustning. I den här bloggen kommer vi att guida dig genom processen för att felsöka ett säkerhetsrelä, från att förstå dess grundläggande funktion till att diagnostisera och lösa vanliga problem.

Förstå säkerhetsreläer

Innan du går in i felsökning är det viktigt att ha en klar förståelse för vad ett säkerhetsrelä är och hur det fungerar. Ett säkerhetsrelä är en elektromekanisk eller solid state-enhet utformad för att övervaka säkerhetsfunktioner i en maskin eller ett system. Den används för att kontrollera säkerhetskritiska kretsar och säkerställa att om ett säkerhetstillstånd överträds kan systemet säkert stoppas.

Säkerhetsreläer har vanligtvis flera in- och utgångskontakter. Ingångarna är anslutna till säkerhetssensorer som nödstoppsknappar, säkerhetsljusridåer eller säkerhetsbrytare. När dessa sensorer upptäcker ett farligt tillstånd skickar de en signal till säkerhetsreläet. Reläet bearbetar sedan denna information och öppnar vid behov sina utgångskontakter för att bryta strömmen till maskinen eller aktivera en säkerhetsmekanism.

Före felsökning Kontroller

Visuell inspektion

Det första steget i felsökning av ett säkerhetsrelä är en visuell inspektion. Leta efter uppenbara tecken på skador som trasiga ledningar, brända komponenter eller lösa anslutningar. Kontrollera reläets hölje för sprickor eller tecken på överhettning. Om du märker någon fysisk skada kan reläet behöva bytas ut.

Strömförsörjning

Se till att säkerhetsreläet får rätt strömförsörjning. Kontrollera spänningen vid strömingången med en multimeter. De flesta säkerhetsreläer arbetar på ett specifikt spänningsområde, och felaktig effekt kan göra att reläet inte fungerar. Kontrollera dessutom om det finns trasiga säkringar i strömkretsen.

Sensoranslutningar

Kontrollera att alla säkerhetssensorer är korrekt anslutna till säkerhetsreläet. Lösa eller skadade givaranslutningar kan leda till falsklarm eller förhindra att reläet fungerar korrekt. Kontrollera ledningskontinuiteten mellan sensorerna och reläet med en kontinuitetsprovare. Om en sensor har en indikatorlampa, se till att den fungerar som förväntat.

Vanliga problem och lösningar

Reläet aktiveras inte

Om säkerhetsreläet inte aktiveras när ett säkerhetstillstånd upptäcks kan det finnas flera orsaker.

• Sensorfel: Säkerhetssensorn kan vara felaktig. Du kan testa sensorn genom att simulera en säkerhetshändelse. Om det till exempel är en nödstoppsknapp, tryck på den för att se om reläet reagerar. Om sensorn inte klarar testet kan den behöva bytas ut. Kolla vårSafety Edge Controllerför pålitliga säkerhetssensorlösningar.
• Problem med ingångskretsar: Det kan vara problem med ingångskretsen, till exempel en trasig tråd eller en kortslutning. Kontrollera ledningarna och använd en multimeter för att mäta spänningen vid ingångsterminalerna. Om spänningen är felaktig eller om det inte finns någon spänning, spåra kretsen för att hitta problemet.
• Reläfel: Själva säkerhetsreläet kan vara defekt. Prova att byta ut reläet mot ett känt - bra ett för att se om problemet är löst.

Reläet avaktiverar inte

Om säkerhetsreläet inte deaktiveras efter att säkerhetstillståndet har åtgärdats, kan följande problem uppstå.

• Fastnade kontakter: Reläkontakterna kan ha fastnat i stängt läge. Detta kan orsakas av mekaniska problem eller överhettning. Försök att trycka försiktigt på reläet för att se om kontakterna släpps. Om problemet kvarstår kan reläet behöva bytas ut.
• Felaktig utgångskrets: Kontrollera utgångskretsen för kortslutning eller felaktiga anslutningar. En kortslutning i utgångskretsen kan göra att reläet förblir aktiverat. Använd en multimeter för att kontrollera utgångskretsens motstånd.
• Programmeringsfel: Vissa säkerhetsreläer är programmerbara. Om reläet har programmerats felaktigt kan det hända att det inte deaktiveras som förväntat. Granska programmeringsinställningarna och se till att de är korrekta.

Falska larm

Falskt larm kan vara ett frustrerande problem. De kan störa produktionen och orsaka onödiga stillestånd.

• Elektriska störningar: Elektriska störningar kan orsaka att falska signaler skickas till säkerhetsreläet. Detta kan bero på närliggande elektrisk utrustning, dålig jordning eller högfrekvent brus. För att minska störningar, använd skärmade kablar, förbättra jordningen och lägg till filter i kretsen.
• Sensorkalibrering: Säkerhetssensorerna kan behöva kalibreras. Till exempel kan en säkerhetsljusridå behöva justeras till rätt känslighet. Se sensorns användarmanual för kalibreringsinstruktioner.
• Reläkänslighetsinställningar: Kontrollera säkerhetsreläets känslighetsinställningar. Om inställningarna är för höga kan reläet utlösas vid mindre fluktuationer i insignalen. Justera inställningarna enligt tillverkarens rekommendationer.

Diagnostiska verktyg

Det finns flera diagnostiska verktyg som kan vara till hjälp vid felsökning av ett säkerhetsrelä.

• Multimeter: En multimeter är ett mångsidigt verktyg som kan användas för att mäta spänning, ström och resistans. Det är viktigt för att kontrollera strömförsörjningen, ingångs- och utgångsspänningar och ledningarnas kontinuitet.
• Oscilloskop: Ett oscilloskop kan användas för att analysera de elektriska signalerna i säkerhetsreläkretsen. Det låter dig se vågformen och timingen för signalerna, vilket kan hjälpa dig att identifiera problem som elektriska störningar eller felaktiga signalnivåer.
• Signaltestare: En signaltestare kan användas för att simulera säkerhetssensorsignaler. Detta är användbart för att testa säkerhetsreläets respons utan att behöva utlösa de faktiska sensorerna.

Avancerad felsökning

Kommunikationsproblem

Om säkerhetsreläet är en del av ett nätverkssystem kan kommunikationsproblem uppstå. Kontrollera nätverkskablarna för korrekta anslutningar och integritet. Se till att reläet är korrekt konfigurerat för nätverksprotokollet som används. Vissa reläer har diagnostiska lysdioder som kan indikera kommunikationsfel. Se reläets användarmanual för mer information om tolkning av dessa lysdioder.

Programvarurelaterade problem

För moderna säkerhetsreläer med inbyggd programvara kan mjukvarufel orsaka problem. Kontrollera om det finns några tillgängliga programuppdateringar för reläet. Du kan behöva använda tillverkarens programmeringsprogram för att utföra en systemåterställning eller uppdatera den fasta programvaran.

Bästa metoder för felsökning

• Dokumentera allt: Håll ett detaljerat register över felsökningsprocessen, inklusive symptomen, de tester du har utfört och resultaten. Denna dokumentation kan vara till hjälp för framtida referens och kan också hjälpa till att identifiera mönster om problemet återkommer.
• Följ säkerhetsrutinerna: När du arbetar med säkerhetsreläsystem, följ alltid lämpliga säkerhetsprocedurer. Detta inkluderar att bära personlig skyddsutrustning (PPE) och att se till att systemet är ordentligt låst och märkt innan något underhåll eller felsökning utförs.
• Se tillverkarens dokumentation: Tillverkarens användarmanual och teknisk dokumentation är värdefulla resurser. De ger detaljerad information om reläets funktion, installation och felsökning.

Slutsats

Felsökning av ett säkerhetsrelä kräver ett systematiskt tillvägagångssätt, från visuella inspektioner och grundläggande kontroller till användning av diagnostiska verktyg för mer komplexa problem. Genom att följa stegen som beskrivs i den här bloggen kan du effektivt diagnostisera och lösa vanliga problem med säkerhetsreläer.

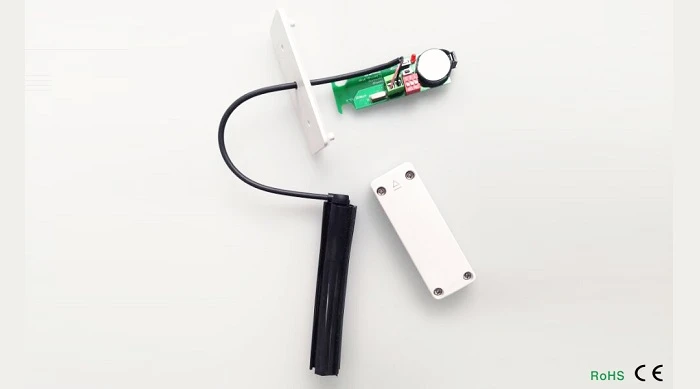

Som en ledande leverantör av säkerhetsreläer erbjuder vi ett brett utbud av högkvalitativa säkerhetsreläer, samtStyrenhet för rörmotor,Mottagare för Safety Edge,Trådbunden sändare, ochTrådlös sändareför att möta dina specifika säkerhetsbehov. Om du upplever problem med ditt säkerhetsrelä eller är intresserad av att uppgradera ditt säkerhetssystem, inbjuder vi dig att kontakta oss för en konsultation och diskutera dina upphandlingskrav. Vårt team av experter är redo att hjälpa dig att hitta de bästa lösningarna för dina industriella säkerhetsapplikationer.
